磁放大器
 性能特点 ：
采用超微晶（纳米晶）或钴基非晶软磁合金材料制作的开关电源用磁放大器磁芯，具有很高的导磁率和低的损耗，适用于高频工作，磁性曲线接近矩形，调节性好，矫顽力小，复位电流小，温度范围宽，最高工作温度为120℃。 |
磁放大器磁芯常用材料特性比较：
| 材料名称 |
磁感应强度
Bs(T) |
矫顽力
Hc(A/m) |
起始导磁率
µo(×10 4 ) |
最大导磁率
µm(×10 4 ) |
电阻率
µΩ · cm |
居里温度
Tc ( ℃ ) |
矩形度
Br/Bs |
| 纳米晶 |
1.25 |
1.2 |
8 |
60 |
90 |
560 |
>9 5 % |
| 钴基非晶 |
0.5 ～ 0.8 |
0. 4 |
10 |
100 |
130 |
320 |
>96% |
磁芯规格 ：
型号
|
护盒/磁芯尺寸(mm/mm) |
2φm （ µ Wb）
|
窗口面积
(mm 2 ) |
磁芯截面积
(mm 2 ) |
磁路长度L（mm） |
参考重量
(g) |
| D 1 /d 1 |
D 2 /d 2 |
H/h |
| JD 1005 |
5.3/7.0 |
11.8/10 |
6.8/4.5 |
9.55 |
2 2.1 |
5.27 |
26.69 |
1.0 |
| JD 1203 |
6.6/8.0 |
14.0/11 |
6.0/4.3 |
9.36 |
34.2 |
4.90 |
29.83 |
1.2 |
| JD 1205 |
6.2/8.4 |
14.5/12 |
7.0/4.5 |
9.36 |
3 0 .2 |
6.32 |
32.03 |
1.3 |
| JD 1505 |
8/10 |
17/15 |
7.0/4.5 |
14.82 |
50. 2 |
8.78 |
39.25 |
1.9 |
| JD 1605 |
10.2/12 |
17.8/16 |
6.5/4.5 |
9.83 |
81.7 |
7.02 |
43.96 |
2.4 |
| JD 1805 |
10.2/12 |
19.8/18 |
6.5/4.5 |
16.42 |
81.7 |
10.53 |
47.10 |
2.8 | 注：其他规格的磁芯可根据用户要求定做。

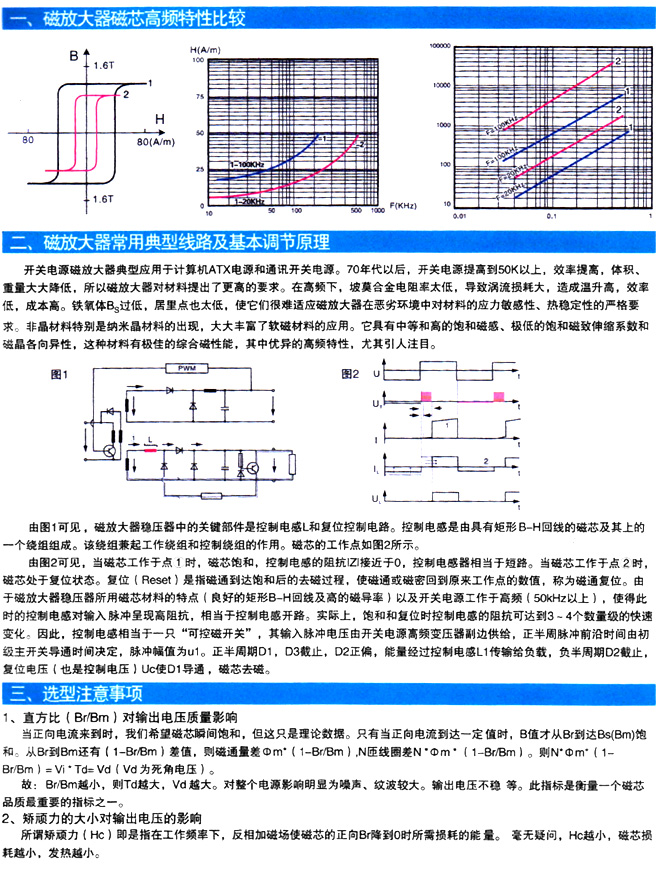

磁放大器工作原理及使用指南 ：
 |
|
