大功率中高频C型非晶纳米晶磁芯
 性能特点 ：
具有高饱和磁感应强度，高磁导率，低损耗，低矫顽力及优良的温度稳定性，广泛应用于推挽或桥式高频大功率逆变电源，高频加热装置，特种电源逆变器，不间断电源，脉冲变压器，高频电抗器及开关电源中的主变压器磁芯。 |
物理特性
| 基本参数 |
纳米晶磁芯 |
非晶磁芯 |
| 饱和磁感应强度 Bs(T) |
1.25 |
1.6 |
| 最大磁导率 |
60*10 |
45*10 |
| 矫顽力 Hc(A/m) |
1.2 |
4.0 |
| 饱和磁致伸缩系数 |
2.0 |
30 |
| 电阻率 |
80 |
130 |
| 居里温度 |
570 |
370 |
| 晶化温度 |
520 |
470 |
| 硬度 HV |
900 |
880 |
| 占空系数 （%） |
80 |
～80 |

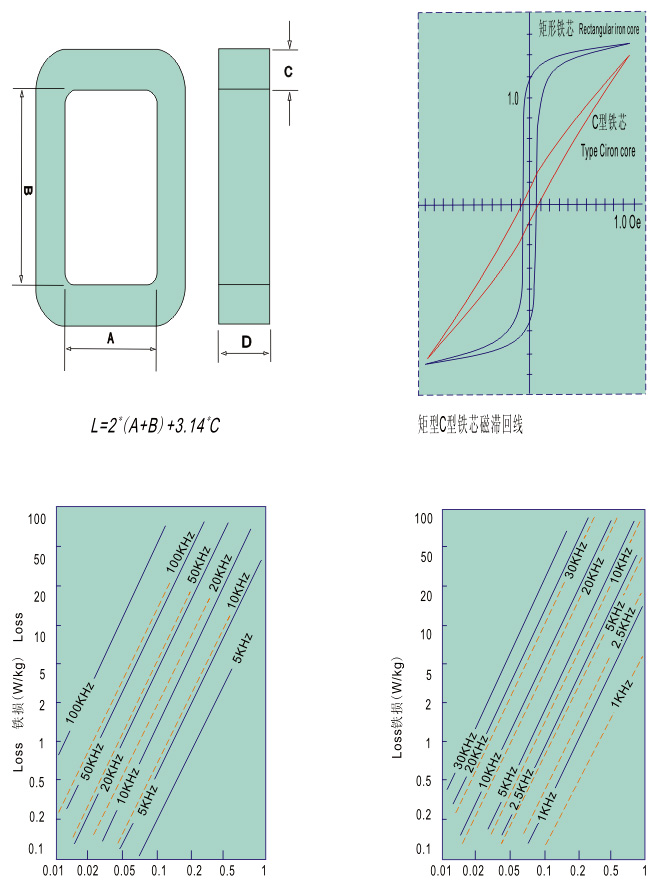

产品规格 ：
| 型号 |
尺寸(mm) |
平均磁路长度
L(cm) |
有效截面积
Ae（cm ） |
重量
W（g） |
适用功率
（20KHZ）(KW) |
| A |
B |
C |
D |
| JD-CD |
26 |
60 |
13.5 |
15 |
21.44 |
1.36 |
210 |
0.8~1 |
| JD-CD |
36 |
76 |
12 |
20 |
26.16 |
1.61 |
305 |
1~1.5 |
| JD-CD |
20 |
50 |
15 |
25 |
18.71 |
2.51 |
340 |
1~2 |
| JD-CD |
35 |
80 |
16 |
20 |
28.02 |
2.14 |
440 |
1~2 |
| JD-CD |
17 |
50 |
20 |
25 |
19.68 |
3.35 |
480 |
1~2 |
| JD-CD |
20 |
60 |
20 |
25 |
22.28 |
3.35 |
540 |
2~3 |
| JD-CD |
20 |
50 |
20 |
30 |
20.28 |
4.02 |
600 |
3~4 |
| JD-CD |
25 |
80 |
20 |
30 |
27.88 |
4.08 |
825 |
4~5 |
| JD-CD |
30 |
90 |
25 |
30 |
31.85 |
5.03 |
1160 |
5~6 |
| JD-CD |
34 |
100 |
30 |
30 |
36.22 |
6.03 |
1580 |
7~8 |
| JD-CD |
38 |
100 |
30 |
35 |
37.02 |
7.04 |
1880 |
8~9 |
| JD-CD |
40 |
100 |
35 |
35 |
38.99 |
8.20 |
2300 |
9~11 |
| JD-CD |
50 |
75 |
40 |
35 |
37.56 |
9.52 |
2600 |
10~13 |
| JD-CD |
62 |
160 |
35 |
35 |
55.39 |
8.20 |
3296 |
13~15 |
| JD-CD |
75 |
145 |
40 |
40 |
56.56 |
10.72 |
4400 |
16~20 |
| JD-CD |
80 |
220 |
40 |
40 |
72.56 |
10.72 |
5640 |
21~26 |
注：其他规格的磁芯可根据用户要求定做
大功率中高频C型及矩形非晶，纳米晶磁芯
 |
|
