共模电感
 性能特点 ：
· 高的初始磁导率和高磁导率水平（ μi=80000 ）
· 高饱和磁通密度
· 低涡流损耗
· 良好的宽频特性和温度特性
这些优异特性使得线圈匝数减少，体积小、感抗高，因而可以降低铜损，减少绕组容量，因此 纳米晶 系列 EMC 共模滤波器在较宽的频率范围内主要呈现无共振插入损耗的特性。 |
磁芯规格及性能 ：
型 号
|
磁 芯规格 (mm) |
护盒规格 (mm) |
磁芯 截面积
(mm2 ) |
平均磁路
长度
L(mm) |
窗口面积
(mm2 ) |
内径
d 1 |
外径
d 2 |
高 h |
内径
D 1 |
外径
D 2 |
高 H |
| JD1005 |
7 |
10 |
4.5 |
5 |
11.4 |
6 |
5.13 |
26.69 |
19.63 |
| JD 1205 |
10 |
12.5 |
5 |
8.5 |
14 |
6.7 |
4.75 |
35.33 |
56.72 |
| JD 1505 |
10 |
15 |
4.5 |
8 |
17.6 |
6.5 |
8.55 |
39.25 |
50.24 |
| JD 1605 |
10 |
16 |
4.5 |
8.6 |
17.8 |
7.4 |
13.68 |
40.82 |
58.06 |
| JD 1806 |
12 .6 |
17.5 |
6 |
11 |
19 |
8 |
11.17 |
47.26 |
94.99 |
| JD 2008 |
12 |
20 |
8 |
9.8 |
22.5 |
10.1 |
24.32 |
50.24 |
75.39 |
| JD 2510 |
20 |
25 |
10 |
17.4 |
27.8 |
12.8 |
19.00 |
70.65 |
237.67 |
| JD 2610 |
16 |
26 |
10 |
13.7 |
28.8 |
12.8 |
38.00 |
65.94 |
147.34 |
| JD 3010 |
20 |
30 |
10 |
17.7 |
32.7 |
12. 8 |
38.00 |
78.50 |
245.93 |
| JD 4015 |
25 |
40 |
15 |
22.5 |
43.1 |
18.5 |
85.50 |
102.05 |
397.41 |
| JD 5020 |
40 |
50 |
20 |
36.3 |
53.5 |
23.4 |
76.00 |
141.30 |
1034.39 |
| JD 6325 |
50 |
63 |
25 |
46.5 |
67.3 |
28.6 |
123.50 |
177.41 |
1697.37 |
| JD 8020 |
50 |
80 |
20 |
44.7 |
86.0 |
25.7 |
228.0 |
204.10 |
1568.50 |
| JD 9020 |
60 |
90 |
20 |
56.1 |
95.4 |
24.7 |
228.0 |
235.50 |
2470.56 |
| JD 10225 |
76 |
102 |
25 |
70.0 |
108.1 |
30.3 |
247.00 |
279.46 |
3846.50 |
注：其他规格的磁芯可根据用户要求定做

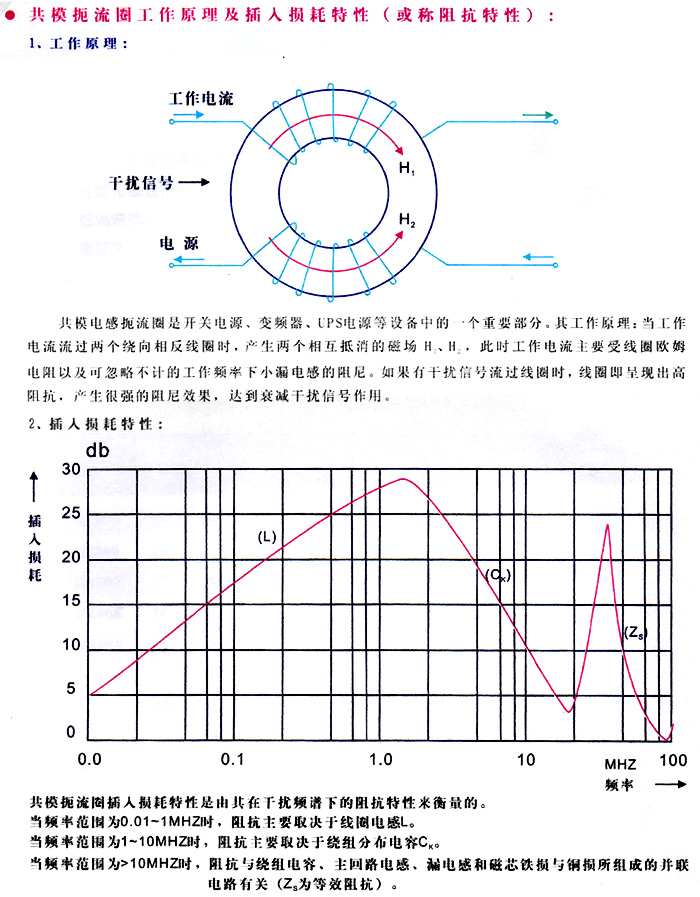

共模扼流圈工作原理及插入损耗特性性
 |
|
