电流互感器
 性能特点 ：
铁基纳米晶软磁材料具有与坡莫合金相近的初始磁导率 （更小角差和比差） 和温度稳定性，相比坡莫合金有更小的比重和叠片系数，在磁芯尺寸和性能相同的条件下， 比坡莫合金重量更轻，价格更低。 |
物理特性
| 基本磁性参数 |
饱和磁感应强度
(T) |
初始磁导率
（Gs/Oe） |
最大导磁率
（Gs/Oe） |
密度
(g/cm3) |
居里温度
(℃) |
叠片系数 |
| 纳米晶磁芯 |
1.2 5 |
8 0,000－ 10 0,000 |
> 4 00,000 |
7.2 5 |
570 |
0.78 |
| 坡莫合金磁芯 |
0.76 |
50,000－80,000 |
>200,000 |
8.75 |
400 |
0.80 |
| 硅钢片磁芯 |
2.03 |
1,000 |
40,000 |
7.65 |
740 |
0.85 |
产品规格 ：
| 型号 |
磁芯尺寸（mm） |
外壳尺寸（mm） |
| OD |
ID |
HT |
OD |
ID |
HT |
| JD T 8020 |
80 |
50 |
20 |
82 |
44 |
23 |
| JD T 8025 |
80 |
50 |
25 |
85 |
44 |
30 |
| JD T 10020 |
100 |
60 |
20 |
105 |
56 |
23 |
| JD T 10025 |
100 |
60 |
25 |
105 |
56 |
28 |
| JD T 11520 |
115 |
80 |
20 |
119 |
76 |
25 |
| JD T 12030 |
120 |
60 |
30 |
125 |
57 |
35 |
| JD T 12020 |
120 |
85 |
20 |
124 |
81 |
25 |
| JD T 13040 |
130 |
80 |
40 |
136 |
76 |
45 |
| JD T 15520 |
155 |
98 |
20 |
159 |
93 |
25 |
| JD T 18550 |
185 |
145 |
50 |
190 |
140 |
54 |
| JD T 19540 |
195 |
125 |
40 |
200 |
120 |
43 |
| JD T 22425 |
224 |
166 |
25 |
230 |
160 |
30 |
| JD T 23040 |
230 |
158 |
40 |
234 |
152 |
43 |
| JD T 24055 |
240 |
160 |
55 |
250 |
150 |
65 |
| JD T 25055 |
250 |
180 |
55 |
260 |
170 |
60 | 注：其他规格的磁芯可根据用户要求定做

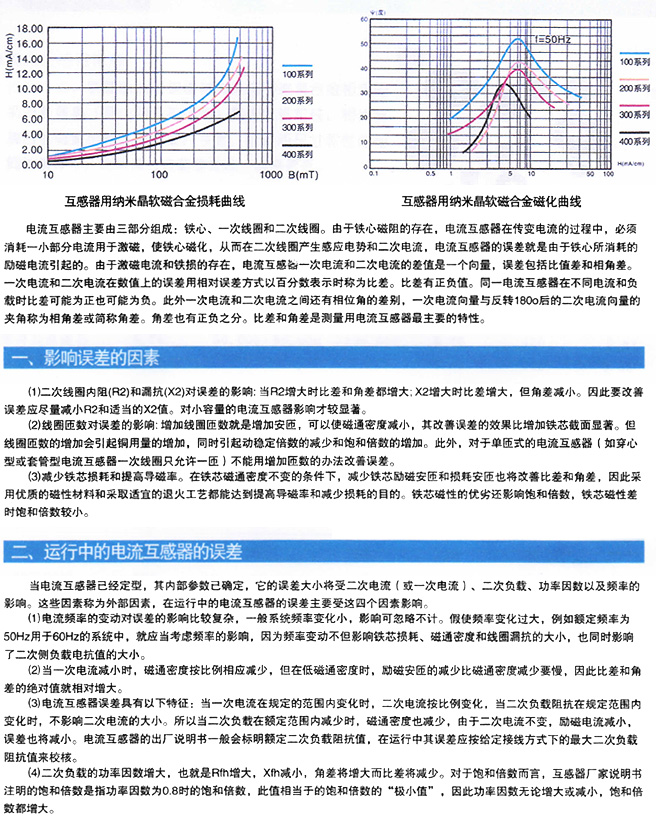

电流互感器设计基础
 |
|
