产品系列

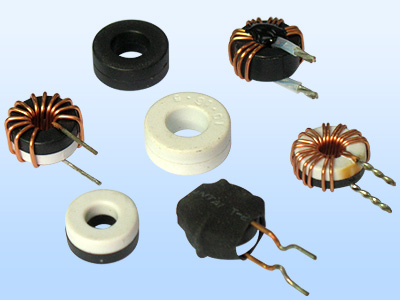

磁放大器
性能特点 ：
采用超微晶（纳米晶）或钴基非晶软磁合金材料制作的开关电源用磁放大器磁芯，具有很高的导磁率和低的损耗，适用于高频工作，磁性曲线接近矩形，调节性好，矫顽力小，复位电流小，温度范围宽，最高工作温度为120℃。
磁放大器磁芯常用材料特性比较：
材料名称
磁感应强度
Bs(T)
矫顽力
Hc(A/m)
起始导磁率
µo(×10 4 )
最大导磁率
µm(×10 4 )
电阻率
µΩ · cm
居里温度
Tc ( ℃ )
矩形度
Br/Bs
纳米晶
1.25
1.2
8
60
90
560
>9 5 %
钴基非晶
0.5 ～ 0.8
0. 4
10
100
130
320
>96%
磁芯规格 ：
型号
护盒/磁芯尺寸(mm/mm)
2φm （ µ Wb）
窗口面积
(mm 2 )
磁芯截面积
(mm 2 )
磁路长度L（mm）
参考重量
(g)
D 1 /d 1
D 2 /d 2
H/h
JD 1005
5.3/7.0
11.8/10
6.8/4.5
9.55
2 2.1
5.27
26.69
1.0
JD 1203
6.6/8.0
14.0/11
6.0/4.3
9.36
34.2
4.90
29.83
1.2
JD 1205
6.2/8.4
14.5/12
7.0/4.5
9.36
3 0 .2
6.32
32.03
1.3
JD 1505
8/10
17/15
7.0/4.5
14.82
50. 2
8.78
39.25
1.9
JD 1605
10.2/12
17.8/16
6.5/4.5
9.83
81.7
7.02
43.96
2.4
JD 1805
10.2/12
19.8/18
6.5/4.5
16.42
81.7
10.53
47.10
2.8
注：其他规格的磁芯可根据用户要求定做。

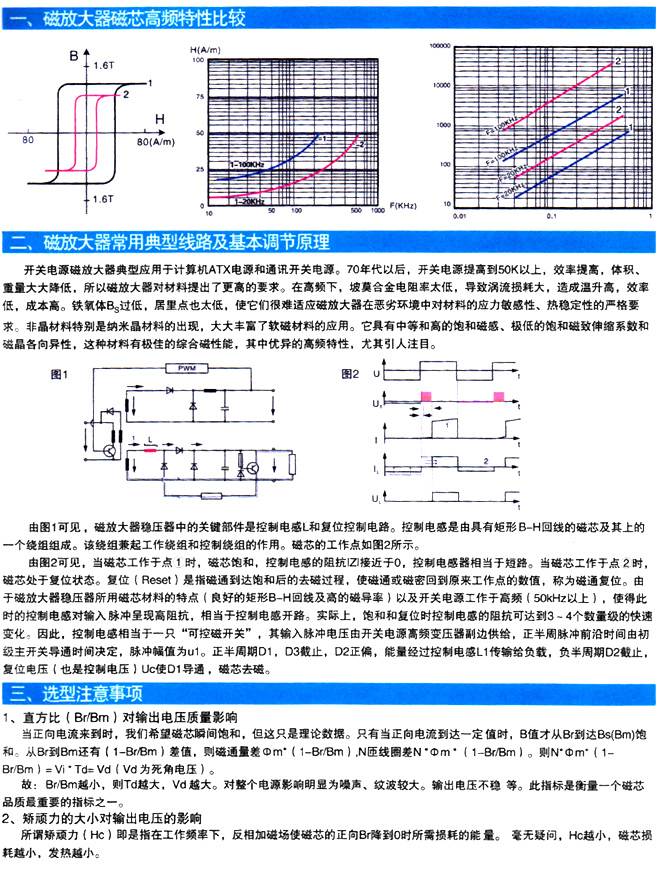

磁放大器工作原理及使用指南 ：
