产品系列
共模电感
性能特点 ：
· 高的初始磁导率和高磁导率水平（ μi=80000 ）
· 高饱和磁通密度
· 低涡流损耗
· 良好的宽频特性和温度特性
这些优异特性使得线圈匝数减少，体积小、感抗高，因而可以降低铜损，减少绕组容量，因此 纳米晶 系列 EMC 共模滤波器在较宽的频率范围内主要呈现无共振插入损耗的特性。
磁芯规格及性能 ：
型 号
磁 芯规格 (mm)
护盒规格 (mm)
磁芯 截面积
(mm
2
)
平均磁路
长度
L(mm)
窗口面积
(mm
2
)
内径
d 1
外径
d 2
高 h
内径
D 1
外径
D 2
高 H
JD1005
7
10
4.5
5
11.4
6
5.13
26.69
19.63
JD 1205
10
12.5
5
8.5
14
6.7
4.75
35.33
56.72
JD 1505
10
15
4.5
8
17.6
6.5
8.55
39.25
50.24
JD 1605
10
16
4.5
8.6
17.8
7.4
13.68
40.82
58.06
JD 1806
12 .6
17.5
6
11
19
8
11.17
47.26
94.99
JD 2008
12
20
8
9.8
22.5
10.1
24.32
50.24
75.39
JD 2510
20
25
10
17.4
27.8
12.8
19.00
70.65
237.67
JD 2610
16
26
10
13.7
28.8
12.8
38.00
65.94
147.34
JD 3010
20
30
10
17.7
32.7
12. 8
38.00
78.50
245.93
JD 4015
25
40
15
22.5
43.1
18.5
85.50
102.05
397.41
JD 5020
40
50
20
36.3
53.5
23.4
76.00
141.30
1034.39
JD 6325
50
63
25
46.5
67.3
28.6
123.50
177.41
1697.37
JD 8020
50
80
20
44.7
86.0
25.7
228.0
204.10
1568.50
JD 9020
60
90
20
56.1
95.4
24.7
228.0
235.50
2470.56
JD 10225
76
102
25
70.0
108.1
30.3
247.00
279.46
3846.50
注：其他规格的磁芯可根据用户要求定做

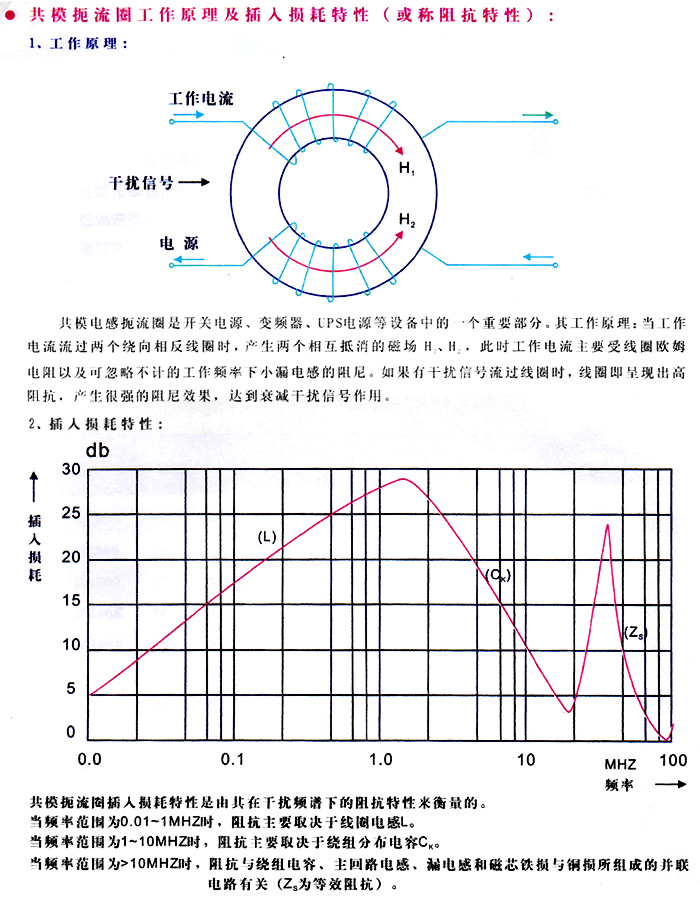

共模扼流圈工作原理及插入损耗特性性
