大功率中高频C型非晶纳米晶磁芯
性能特点 ：
具有高饱和磁感应强度，高磁导率，低损耗，低矫顽力及优良的温度稳定性，广泛应用于推挽或桥式高频大功率逆变电源，高频加热装置，特种电源逆变器，不间断电源，脉冲变压器，高频电抗器及开关电源中的主变压器磁芯。
物理特性
基本参数
纳米晶磁芯
非晶磁芯
饱和磁感应强度 Bs(T)
1.25
1.6
最大磁导率
60*10
45*10
矫顽力 Hc(A/m)
1.2
4.0
饱和磁致伸缩系数
2.0
30
电阻率
80
130
居里温度
570
370
晶化温度
520
470
硬度 HV
900
880
占空系数 （%）
80
～80

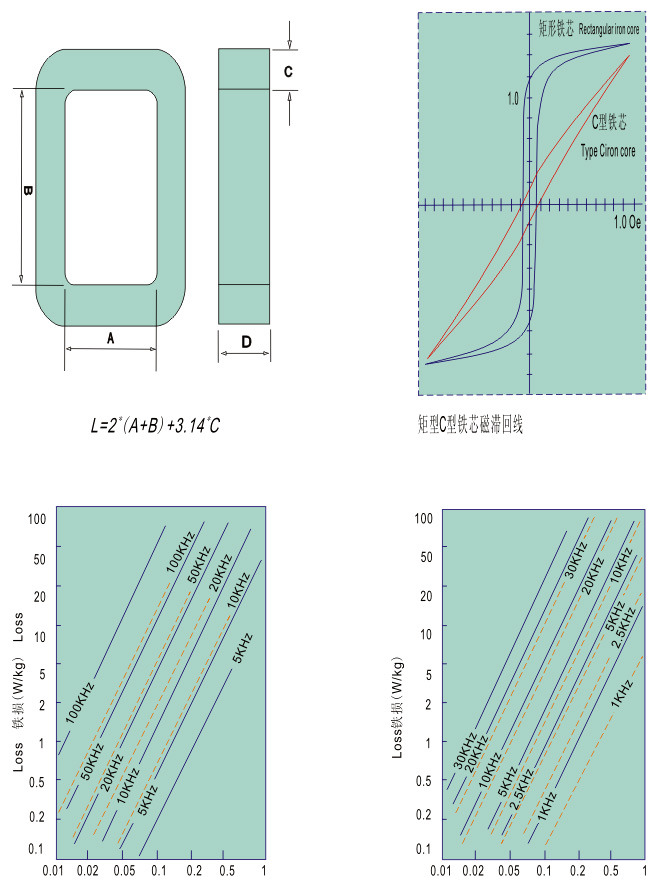

产品规格 ：
型号
尺寸(mm)
平均磁路长度
L(cm)
有效截面积
Ae（cm ）
重量
W（g）
适用功率
（20KHZ）(KW)
A
B
C
D
JD-CD
26
60
13.5
15
21.44
1.36
210
0.8~1
JD-CD
36
76
12
20
26.16
1.61
305
1~1.5
JD-CD
20
50
15
25
18.71
2.51
340
1~2
JD-CD
35
80
16
20
28.02
2.14
440
1~2
JD-CD
17
50
20
25
19.68
3.35
480
1~2
JD-CD
20
60
20
25
22.28
3.35
540
2~3
JD-CD
20
50
20
30
20.28
4.02
600
3~4
JD-CD
25
80
20
30
27.88
4.08
825
4~5
JD-CD
30
90
25
30
31.85
5.03
1160
5~6
JD-CD
34
100
30
30
36.22
6.03
1580
7~8
JD-CD
38
100
30
35
37.02
7.04
1880
8~9
JD-CD
40
100
35
35
38.99
8.20
2300
9~11
JD-CD
50
75
40
35
37.56
9.52
2600
10~13
JD-CD
62
160
35
35
55.39
8.20
3296
13~15
JD-CD
75
145
40
40
56.56
10.72
4400
16~20
JD-CD
80
220
40
40
72.56
10.72
5640
21~26
注：其他规格的磁芯可根据用户要求定做
大功率中高频C型及矩形非晶，纳米晶磁芯
