产品系列
电流互感器
性能特点 ：
铁基纳米晶软磁材料具有与坡莫合金相近的初始磁导率 （更小角差和比差） 和温度稳定性，相比坡莫合金有更小的比重和叠片系数，在磁芯尺寸和性能相同的条件下， 比坡莫合金重量更轻，价格更低。
物理特性
基本磁性参数
饱和磁感应强度
(T)
初始磁导率
（Gs/Oe）
最大导磁率
（Gs/Oe）
密度
(g/cm
3
)
居里温度
(℃)
叠片系数
纳米晶磁芯
1.2 5
8 0,000－ 10 0,000
> 4 00,000
7.2 5
570
0.78
坡莫合金磁芯
0.76
50,000－80,000
>200,000
8.75
400
0.80
硅钢片磁芯
2.03
1,000
40,000
7.65
740
0.85
产品规格 ：
型号
磁芯尺寸（mm）
外壳尺寸（mm）
OD
ID
HT
OD
ID
HT
JD T 8020
80
50
20
82
44
23
JD T 8025
80
50
25
85
44
30
JD T 10020
100
60
20
105
56
23
JD T 10025
100
60
25
105
56
28
JD T 11520
115
80
20
119
76
25
JD T 12030
120
60
30
125
57
35
JD T 12020
120
85
20
124
81
25
JD T 13040
130
80
40
136
76
45
JD T 15520
155
98
20
159
93
25
JD T 18550
185
145
50
190
140
54
JD T 19540
195
125
40
200
120
43
JD T 22425
224
166
25
230
160
30
JD T 23040
230
158
40
234
152
43
JD T 24055
240
160
55
250
150
65
JD T 25055
250
180
55
260
170
60
注：其他规格的磁芯可根据用户要求定做

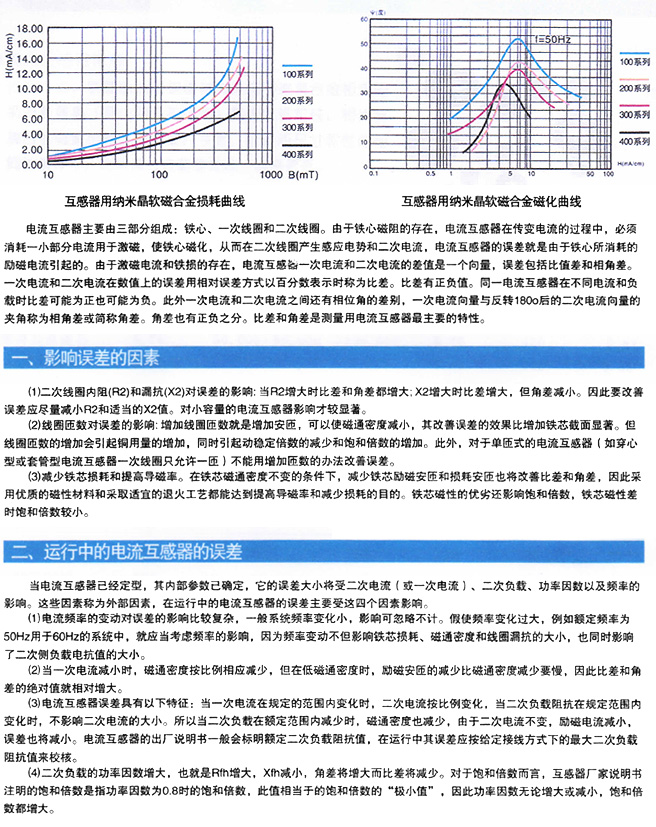

电流互感器设计基础
