产品系列
非晶恒电感

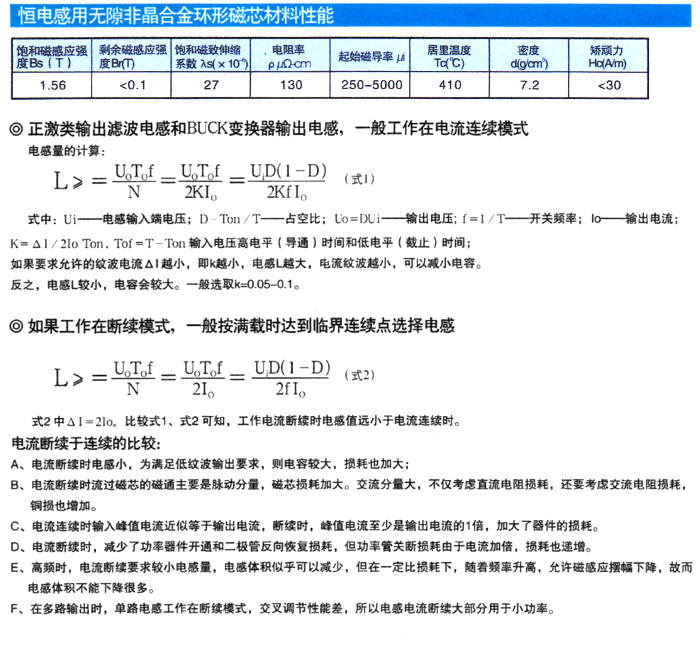

性能特点 ：
无气隙宽频桓电感采用铁基非昆带材制 作， 臭有高饱札磁感应强度、恒导磁场宽、高频损耗 小并有忧良的频率特性和温度稳定性。适角子备稗高 频电路、秆关电源、汽车音响等做乎滑滤波器、差模 嗓声、滤波和储能电感。
磁芯规格及性能 ：
型 号
磁 芯规格 (mm)
护盒规格 (mm)
平均磁路
长 度
L(mm)
内径
d 1
外径
d 2
高 h
内径 D 1
外径 D 2
高 H
JD F1205
8
12
5
14
6.5
7.1
31.4
JD F1505
9
15
5
17.0
7.6
7.1
37.7
JD F2005
12
20
5
22
10.6
7.1
50.3
JDF 1608
10
16
8
18.0
8.6
10.5
40.8
JDF 2008
12
20
8
22
10.6
10.5
50.3
JDF 1808A
11
18
8
20.3
9.3
9.6
45.5
JDF 1808B
11
18
8
20.3
9.3
9.6
45.5
JDF 1810A
11
18
10
20.0
9.3
11.8
45.5
JDF 1810B
11
18
10
20.5
9.3
12.0
45.5
JDF 2010
12
20
10
22.2
9.9
12.0
50.2
JDF 2610
16
26
10
28.2
13.9
12.6
65.9
JDF 3210
20
32
10
35
17
12.6
81.6
注：其他规格的磁芯可根据用户要求定做
